Internetquiz Fahrzeug­technik

Wer nichts findet, sollte runter scrollen.

Muster der Lösungs­tabelle

Hier herrscht zwar noch Baustelle, aber nutzen kann man es schon...

Erstellen Sie eine Tabelle mit den Antworten zu den unten folgenden Fragen.

Motoren­technik

Zylinderanordnung

Fragen:

1. Wie viele Zylinder hat der Motor?
2. Wie sind die Zylinder angeordnet?



Animation eines Motors 1

Herkunft: unbekannt
Download:
320*240px bei mishka22.startlogic.com
320*240px bei rarevettes.com



Flug­motor 1

Herkunft: unbekannt
Download:

Zugehöriges Flugzeug
Download:



Subaru Motor 1

Herkunft: Makoto Ouchi
Download:
http://subaria.com (11/2010, nicht mehr gefunden 02/2017)



Audi W12 6.0

Herkunft: unbekannt
Download:
1.024px × 768px bei km77.com



Porsche 911 Motor

Herkunft: unbekannt
Download: nicht mehr gültig



Jumo 205

Herkunft: unbekannt
Download:
1280px × 959px bei academic.ru
Deutesches Museum
Infos: Boxer­motor.com; Wikipedia
Idee: Mark Pfeil

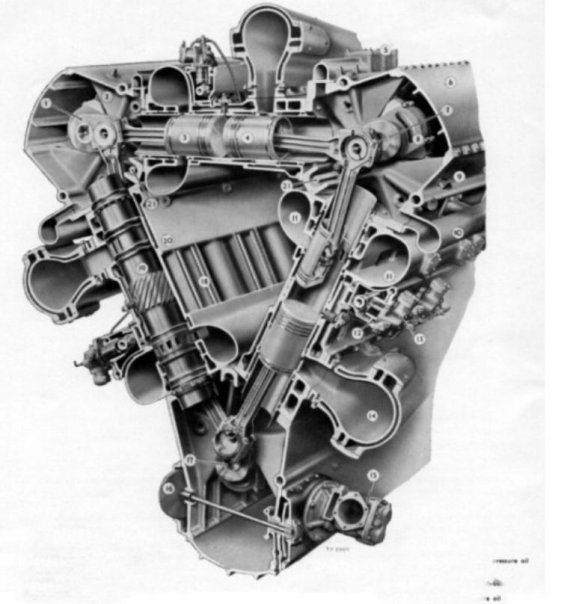

Napier Deltic

Herkunft: unbekannt
Download:
823px × 1024px bei modelenginenews.org
576px × 604px bei rejsa.nu
Infos: Wikipedia
Idee:



Antrieb eines Megola-Motorrades

Herkunft: unbekannt
Download:
Motorradfreunde Bliestal-Biker 98
400px × 300px bei Wikipedia.de
Infos: Wikipedia
Idee:



IC Motor

Herkunft: Swaroopvarma
Download:
1.000px × 1.000px bei en.Wikipedia.org

Motor­steuerung - Nockenwelle

Fragen:

1. Wie viele Nockenwellen hat der Motor?
2. Wie werden die Nockenwellen angetrieben?
3. Wie wird die Übersetzung von der Kurbelwelle auf die Nockenwelle realisiert?
4. Wie wird die Kraft von den Nockenwellen auf die Ventile übertragen?
5. Wie sind die Ventile angeordnet?
6. wie viele Ventile pro Zylinder sind es? (Idee: Michael Blochel)



Honda Acura Integra Motor

Herkunft: Kevin Hulsey
Download:
khulsey.com



VW Motor 1

Herkunft: Alan Raine
Download:
1.417px × 1.895px bei alanraine-graphicillustration.co.uk



Porsche 917 Motor

Herkunft: Vic Berris
Download:
762px × 738px bei forum.b92.net



Honda Motor 1

Herkunft: unbekannt
Download:
mayberrys.com (nicht mehr gefunden 02/2017)



Porsche Turbo 2007

Herkunft: unbekannt
Download:
autosport.com



Mercedes Benz 500 Ilmor Motor

Herkunft: Tom Matthews 1995
Download:
trackforum.com
forums.autosport.com



Chevrolette Ilmor Motor

Herkunft: Tony Matthews 1991
Download:
forums.autosport.com

• Flug­motor von Rolls-Royce, gefunden auf der Seite Photobucket.com
• Alfa Romeo Disco Volante von 1952e, gezeichnet von Makoto Ouchie, gefunden auf der Seite Cartype.com
• Motor von Chevrolet, gezeichnet von David Kimble, gefunden auf der Seite Cartype.com
• Motor von Renault, gefunden auf der Seite Cartype.com
• Motor von BMW, gefunden auf der Seite Cartype.com
• Motor von Honda, gefunden auf der Seite Cartype.com

Nach Systemen

Einzelteile

Fragen:

1. Worum handelt es sich bei den Teilen?



Teil einer Corvette

Herkunft: unbekannt
Download:

Konstruktionen

Fragen:

1. Beschreiben Sie die Besonderheiten der Konstruktion.



Desmodromik

Herkunft: unbekannt
Download:
221px × 341px von der Seite von Annette und Thomas Walter
Idee: Thomas Häfner



??

Herkunft: unbekannt
Download:
600px × 450px von der Seite von Sternschuppen



??

Herkunft: unbekannt
Download:
600px × 450px von der Seite von Sternschuppen

Entwürfe

1. Zylinderanordnung
   Bilder:
   Fragen:
   1. Wie sind die Zylinder angeordnet?


2.
   Bilder:
   Fragen:
   1. Um welche Motorbauart handelt es sich?
   2. An wie vielen Stellen ist die Kurbelwelle dieses Motors gelagert?
   3. Wie viele Nockenwellen hat der Motor?
   4. Wie werden die Nockenwellen angetrieben?


3.
   Bilder:
   • Baker Runabout; Fahrgestell des Baker Runabout von der Seite Cartype.com
   Fragen:
   1. Warum haben die Blattfedern in der Mitte mehr Lagen als außen?
