Einleitung

Symbol des
Arbeitsbereiches
A2plus

Der Arbeitsbereich A2plus ist ein Werkzeug zum Erstellen von Baugruppen aus Einzelteilen. Man öffnet eine Baugruppen-Datei, importiert Einzelteile und verbindet Sie mittels Randbedingungen.

A2plus ist ein inoffizielles Addon von kbwbe und muss nachträglich zu FreeCAD installiert werden (→A2plus Installieren). Bevor Sie A2plus installieren, sollten Sie sich über die Alternativen Assembly3 und Assembly4 informieren (FreeCAD-Wiki: → Liste der externen Arbeitsbereiche).

FC0.22 enthält in seinen Vorversionen einen neuen (?) Arbeitsbereich Assembly (03/2024). Ich werde diesen Arbeitsbereich abwarten und dann vermutlich übernehmen.

Auf dieser Seite finden Sie:

--- noch nicht viel ---
→ Werkzeuge von A2plus

Schnelleinstieg A2plus

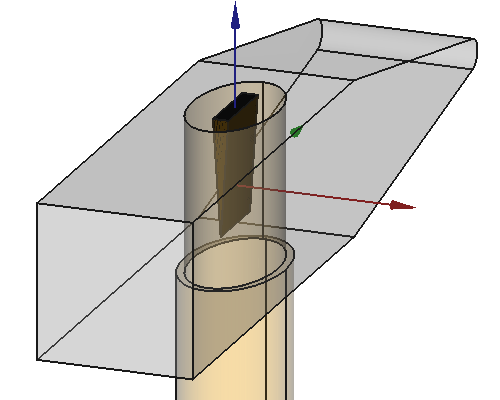

Abb.00c Baugruppe
Hammer

Schritt-für-Schritt-Anleitungen:
- Intern: ---
FreeCAD-Wiki: → Arbeitsbereich A2plus
Weitere Links: → ganz unten.

Vorbemerkungen

Diese Seite habe ich als Notizzettel für mich selbst begonnen und dabei ist es bisher geblieben.

Beginn: FC 0.21; letzte Überarbeitung: …

Abb.00b URL

Tipp: Wer am Bildschirm ungestört mit FreeCAD arbeiten möchte, kann diesen Text auf einem Smartphone lesen. (→ Abb.00b URL)

Verwendete Begriffe

Begriffsgruppen: Die deutschen Begriffe in FreeCAD sind nicht immer verständlich oder einheitlich und können sich von Version zu Version ändern. Um die Wahrscheinlichkeit zu erhöhen, dass sich mein Text, Ihr Verständnis und die Begriffe von FreeCAD überschneiden, verwende ich mehrere Begriffe in eckigen Klammern.

Beispiel: Kantenabschrägung [Fase, Chamfer].

Vorgehensweise in A2plus

Installation von A2plus

A2plus ist ein inoffizielles Addon von kbwbe und muss nachträglich installiert werden.

Menuleiste - Werkzeuge - Addon-Manager - Arbeitsbereiche: A2plus
Ausgewählte installieren
FreeCAD neu starten

Einstellungen

--- noch offen ---

Konzepte

--- noch offen ---

Werkzeuge von A2plus

(Erstellen und aktivieren einer neuen Baugruppe)
→ In der Baumansicht erscheint das Element Part
→ Trotz des irreführenden Namens Part ist tatsächlich eine Baugruppe [Assembly] gemeint.
(Add a part from an external file to the assembly) {Umschalt+A}
Fügt das sichtbare Element einer anderen Datei als ein Einzelteil ein?
()
Fügt ein Element aus einer anderen Datei hinzu und lässt zunächst die Auswahl zwischen den sichtbaren Elementen, stürzt dann bei mir aber regelmäßig ab !?
(Update Parts)
Updatet ein importiertes Einzelteil.
(Move the selected Part)
Bewegt ein markiertes Einzelteil mithilfe eines bunten Koordinatensystems
(Move the selected Part under rule of constrains)
Bewegt ein markiertes Einzelteil innerhalb seiner Freiheiten.
()
Dupliziert ein Einzelteil, dass sich bereits in der Baugruppe befindet?
()
Öffnet ein Einzelteil in einem neuen Reiter, um es zu bearbeiten?
()
Updatet ein importiertes Einzelteil?
()
Updatet ein importiertes Einzelteil und Unterbaugruppen?
()
Sperrt ein Einzelteil gegen Änderungen von außen, indem es mit einer Kopie arbeitet?
()
Speichert eine Baugruppe und verlässt sie?

Randbedingungen

(Create the Coincident-Plane Constrain)
→ Legt zwei Flächen in eine Ebene, Versatz (Abstand) zwischen den Flächen ist möglich.
(Create the Axis-to-Axis Constrain)
→ macht zwei Linien koaxial = kollinear = fluchtend
